Exercícios de Eletricidade

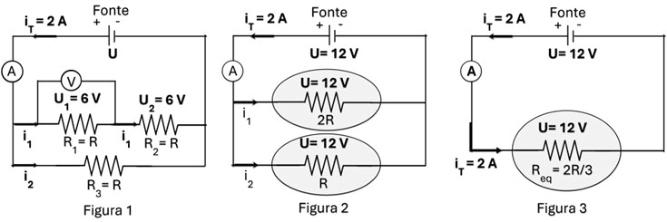

(Fuvest 2016) O arranjo experimental representado na figura é formado por uma fonte de tensão F um amperímetro A um voltímetro V três resistores, R 1 , R 2 e R 3 , de resistências iguais, e fios de ligação. Quando o amperímetro mede uma corrente de 2 A e o voltímetro, uma tensão de 6 V a potência dissipada em R 2 é igual a a) 4 W b) 6 W c) 12 W d) 18 W e) 24 W Note e adote A resistência interna do voltímetro é muito maior que a dos resistores (voltímetro ideal) As resistências dos fios de ligação devem ser ignoradas Resolução Vamos transformar o circuito da Figura acima em um circuito com símbolos para os componentes elétricos, como mostramos na Figura 1. Para determinar a potência do resistor R 2 , devemos determinar a corrente i 1 que passa por ele.

Note que a tensão no resistor R 2 deve ser a mesma de R 1 (resistências iguais – U = 6 V). Assim, a ddp é U = 12 V.
